Infravörös teszter

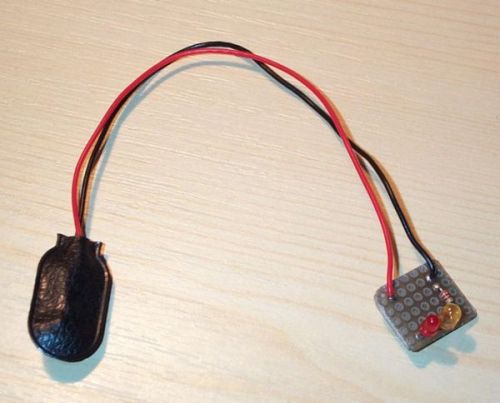

És eljött az ideje, amikor meg kellett állapítsam, hogy egy TV távirányító lehelte-e ki a lelkét, avagy a készülék lépett sztrájkba. Ámde mivel igen fejletlen élőlény vagyok ezért szemmel nemigen látom az infravörös tartományt, így rákényszerültem, hogy egy kis segédeszközt készítsek. Mint a fenti ábrán látszik, egy nagyon egyszerű kapcsolásról van szó. Egy fototranzisztor, ha megvilágítást kap kinyit, és bekapcsol egy (piros) LED-et, amit már én is elég jól látok. Az ellenállás pedig korlátozza a maximálisan átfolyó áramot. A fototranzisztor típusát sajnos nem tudom, mert itthon találtam a láda fiában, és felirat az nem volt rajta. Valószinűleg, szinte tetszőleges fototranzisztor meg fog felelni.
