Áram generátor / áram korlát

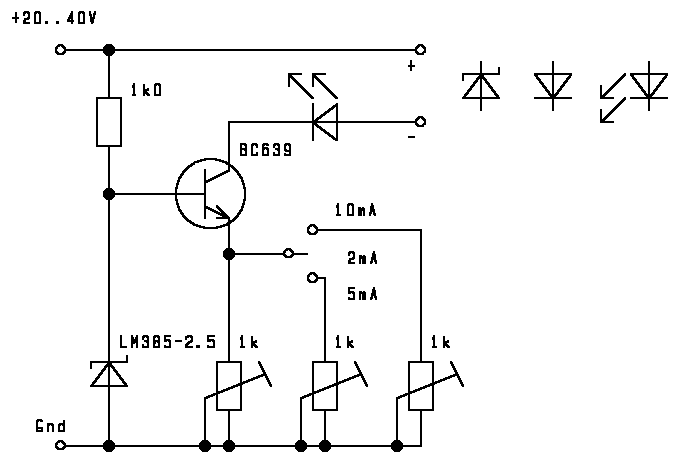

Diódák ellenőzéséhez, méréséhez, jól használható egyszerű áramkör készíthetünk. Ellenőrizhető vele a diódák működőképessége, polaritása (a beépített LED világít/ nem) illetve nyitófeszültsége. De használható áramhurkos készülekek beméréséhez, beállításához is. Nekem elsősorban zener diódák nyitófeszültségének ellenőrzéséhez kellet. A kapcsolási rajzon zener-ként van jelölve a valójában 2.5V feszültség stabilizátor IC. Zener diodát azért nem célszerű használni, mert egyrészt a gyártási szórásuk nagy, másrészt a letörési feszültsége ilyen kis értékű diódának erősen függ a nyitó áram nagyságától. Ez az IC 20uA...20mA tartományban működik 150ppm/C fok pontossággal. A felhasznált tranzisztor 80V, 1A, 0.8W-ot tud, de használhatunk helyette más tranzisztort is. A kapcsolás potosságát elsősorban a tranzisztor hőfokfüggése fogja befolyásolni. Ezért ugyan egy darlington talán precízebb megoldásnak látszik, de a hőfüggése sokkal nagyobb. Ha nincs nagyobb pontosságbeli igényünk, használhatunk fix ellenállásokat, vagy sima trimmereket is. Egy háromállású kapcsoló segítségével három áramerősség közül választhatunk. Beállítása úgy történik, hogy a trimmer potikat előszőr állítsuk középre, majd rákacsolhatjuk a tápegységre. A műszer kimeneti kapcsai közé kössünk egy multimétert 200mA méréshatárban. Előszőr a kapcsoló középállásában ( ilyenkor csak az első trimmer van csak bekapcsolva), beállítjuk a 2mA-t. Ezután egyik szélső állásban a hozzá tartozó trimmerrel beállítjuk az 5mA-t, míg a másik állásban a másik trimmerrel a 10mA-t. Beállíthatunk más áram nagyságokat is, vagy ha többféle értékre van szükségünk, használhatunk jackley-t (bocs, forgó kapcsolót), és több trimmert is. Én ezeket az értékeket találtam célszerűnek.

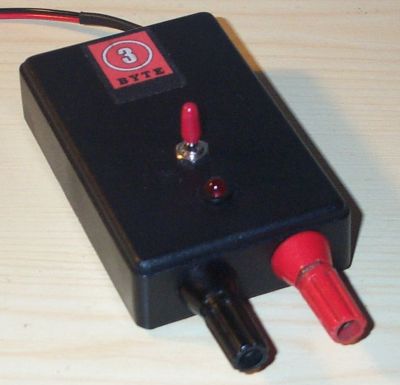

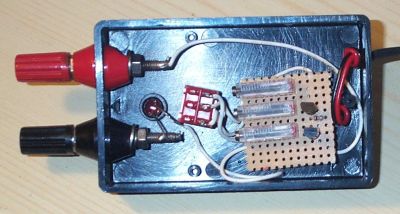

A megépített készülék:
