Analóg panel PC-hez

2006-10-22

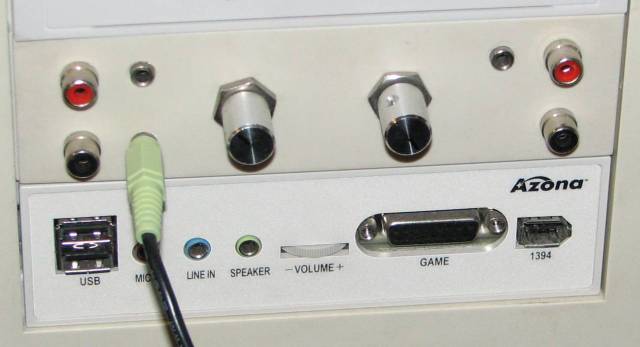

A cím sokkal komolyabban hangzik, mint amiről szó van. Sőt a képen is valami eszméletlen komoly és klassz dolog látszik. Szóval amit látunk az két 5.25" drive hely egy PC ( az én PC-ém:) előlapján. Az alsó fiók beszerezhető többféle változatban is, ez kb 5kHUF árban volt. Arra jó, hogyha az ember valamit hozzá akar csatlakoztatni a gépéhez, ne keljen mögéje kúsznia. Nem kell itt sem túl komoly dologra gondolni, egy kis panelról lelóg egy csomó kábel, amit a gép hátulján kidugva bele kell dugni a megfelelő interface-ekbe. Szóval kb. mint egy speciális hosszabbító kábel. Az ötlet jó, ahogy a fiam mondaná. Sajnos gyakran arra van szükségünk, hogy a géphez valami analóg cuccot, magnót erősítőt kapcsoljunk. Ekkor kezdünk konverter kábeleket forrasztani. Aztán ha a magnónkról fel akarnánk venni ifjú korunk kedvenc zenéit nem teljesen kilégítő a hangkártya, illetve a felvevő programok beállítási lehetőségei. Legalábbis én nem voltam megelégedve. Ezért született a felső panel. Eléggé el nem ítélhető módon, feliratokkal sem láttam el, mondván csak én használom. Tehát a bal szélén kezdem a magyarázást. A bal szélére hoztam ki a hangkártya kimenetét, értelem szerűen egy fekete és egy piros RCA csatira, erősítő magnó számára. Ezekkel párhuzamosan van kötve két 3.5 mm-es jack aljzat, számítógépes hangfal, illetve fejhallgató számára. A hangkártyához egy 1 m hosszú árnyékolt vezeték megy, 3,5 mm jack dugóval. Középen két 10 kOhm-os momo potméter van. Ezekkel szabályozható külön a bal és a jobb bemenet szintje. Jobb oldalon a két RCA aljzat van elhelyezve a magnó vagy lemezjátszó kimenete számára. Velük párhuzamosan van kötve egy 3.5 mm jack aljzat, lehet hogy egyszer jó lesz valamire. Tehát ezekre a bemenetekre kötött jelet vezetem a potikra. A potikról jut tovább a jel egy 1 m hosszú árnyékolt kábelen, amelynek szintén 3.5 mm jack dugó a végén, a hangkártya bemenetére. Azt gondoltam nem nagyon bonyolult, ezért nem készítettem róla rajzokat, aki szükségét érzi könnyen megépítheti magának.
