Alkatrész teszter

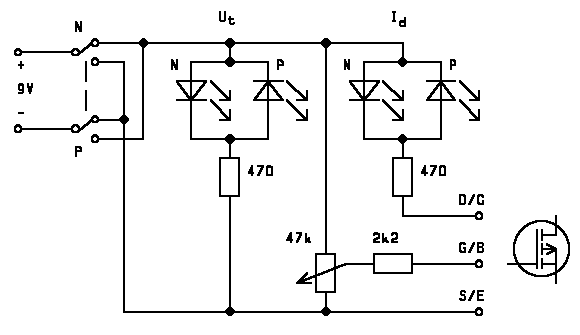

A kapcsolás:

Van, hogy a láda fiában találunk régen porosodó kacatot, vagy egy panelból építünk ki jól használhatónak látszó dolgot, vagy éppen egy ismeretlen áramkör egyes alkatrészeit szeretnénk leellenőrizni, ilyenkor jó szolgálatot tesz ez a kis teszter. Ellenőrizhető vele FET, tranzisztor, dióda, LED. Általában a multimétereknek is van dióda vizsgáló funkciója, amivel a zárlatos alkatrész kiszűrhető, de a szakadt nem. Azért választottam ilyen kis tápfeszültséget, mert ezt általában minden alkatrész elviseli károsodás nélkül. (Talán a tranzisztorok bázisára nem illik 6V-ot meghaladó záró irányú feszültséget kapcsolni, tranzisztoroknál esetleg használjunk kisebb tápfeszt, vagy tekerjük a potit középső állásba, ha nem ismerjük a bekötését.) Én első sorban FET-ek ellenőrzésére építettem. Az áramkör bemenetén található két áramkörös morse (átkapcsoló) segitségével tudjuk a kívánt polaritást beállítani, amit a megfelelő Ut LED jelez vissza (egyúttal azt is láthatjuk, hogy jó az elem, vagy a táp). A kapcsoló illetve a LED-ek a FET-ek csatorna típusa szerint vannak N/P-vel feliratozva. (Az N csatornas FET bekötése az NPN tranzisztorénak felel meg.) A potmétert balra forgatva a FET-nek le kell zárnia, ezt az Id LED kialvása jelzi, jobbra forgatva pedig fel kell gyulladnia. A nagyobb FET-ekben integrált védődióda található, tehát ha fordított polaritást választunk, a pottméter álásától függetlenül világít a Id LED. Így egyébként ismeretlen típusú FET polaritása is könnyen meghatározható. Tranzisztorokat a fentiek szerint ellenőrizhetjük. A diódákat egyszerűen D-S kapcsok közé kötve ellenőrizhetjük, a kapcsolónak csak az egyik álásában szabad világítani az egyik Id LED nek.

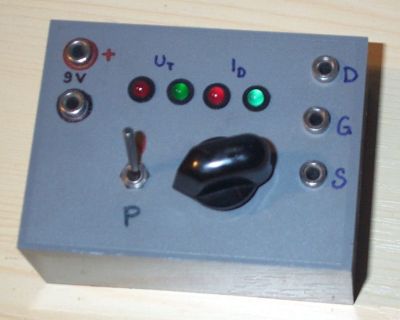

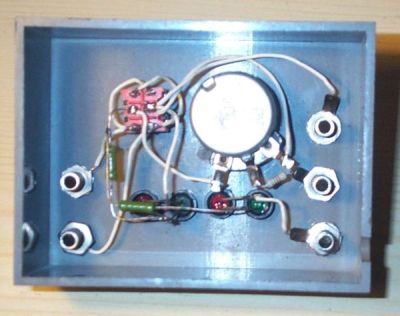

A megépített készülék.
