Megépítve - Müszi

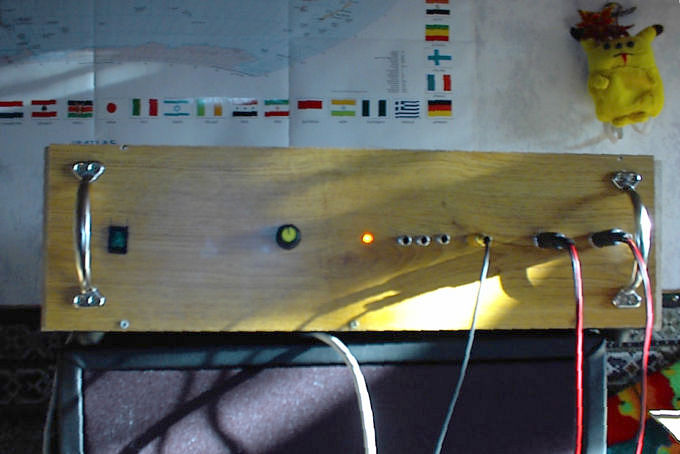

Müszi vagyok a Hobbielektronika fórumáról, és a VF3-at építettem meg. Egyutasan egyenirányítva 2x4700uF-ról jár, amiből +/-17V lesz. Az erősítőm hangszóróvédelemmel van ellátva. 4 ohmról jár. Melegedni jól tud 4 ohmon. Nagyon elégedett vagyok, egyszerű olcsó, jó hangú kapcsolás, bulierősítőként üzemel. 2 végfok vígan elmegy 12V szekunderű, 50VA-es trafóról.
További sikeres fejlesztést kíván: Müszi

Müszi ismét alkotott.

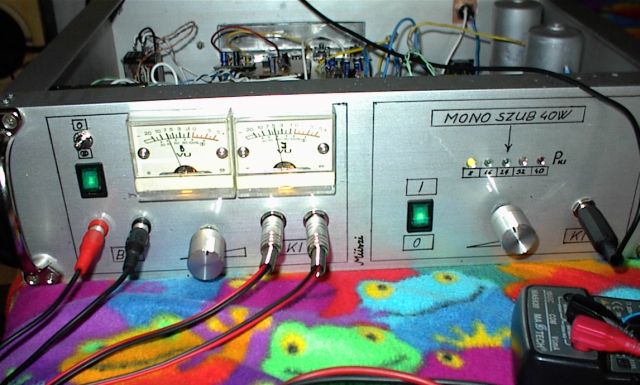

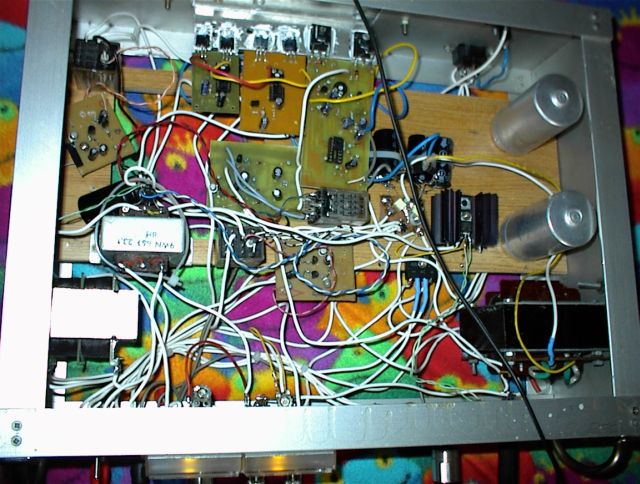

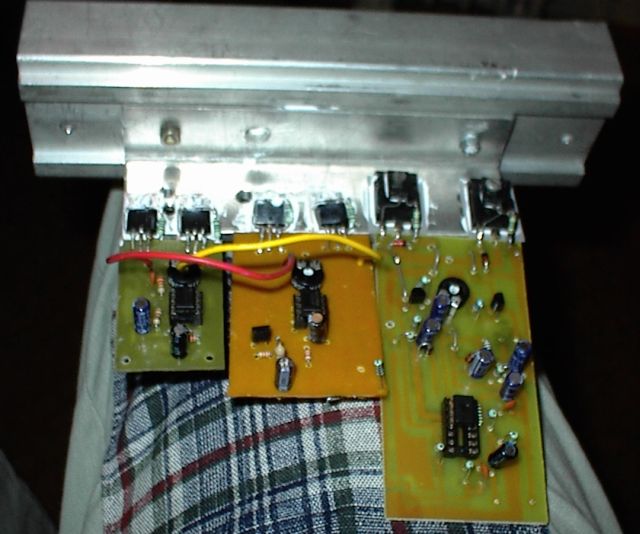

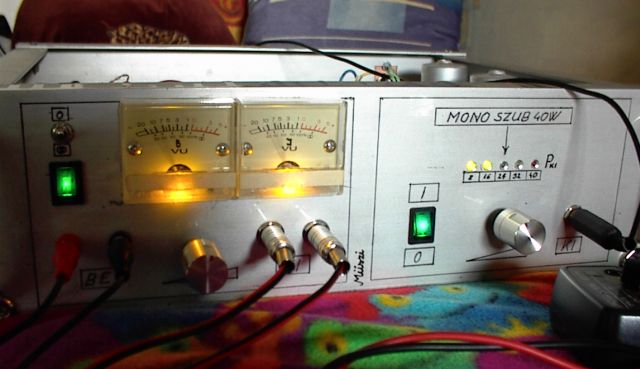

Kész lett a VF3-as sztereó erősítőm VF2 szubvégfokkal. 2db Deprézes VU méterrel, és 1db Led-es VU méterrel (a deprézesnek van háttérvilágítása). A VF3-ak 50VA-es trafóról járnak ami 1x12V-t ad le, amit egy feszkétszerezővel egyenirányítok, és pufferelek, az erősítő így +-17V-ról jár. A puffer 10000uF. A VF2 +/-22V-ról működik egy 60VA körüli trafóról. A VF2 IRFP Fet párral van szerelve, hogy később ha nagyobb trafóm lesz, ne kelljen FET-ekre még költeni. A hőfokfigyelésről egy BD439-es tranzisztor B-E diódája gondoskodik, a FET-ek fölé helyezve és egészen csavarozva. Pár mondat a minőségről: piszkosul erőteljesen és dinamikusan szól, mind a szub, mind a rendes végfok rész. A VF2-3 nálam többszörösen bizonyított strapabíróságban, teljesítményben, minőségben. A borda enyhén langyos pár óra üzem után. Nagyon jó végfokot terveztél, audiofil minőség !!!!!!!!!! Az egyik zenészbarátomnak is építettem egy sztereó VF3-at, de nagyon dicséri a hangját. A Józsi bácsi készítette a dobozt.
További sikeres tervezést és zenehallgatást kíván: Müszi
