Megépítettem, ahogy azt 2 hete a telefonba mondtam Önnek, a VF2-őt próbaképpen, és tényleg hozta a leírtakat :) Sajnos egy rajtafelejtett hangfal miatt 2ohmn csak 30Mp-ig bírta, de addig is tisztán szólt :) :P

Most megépítettem egy sztereó változatot, szerencsére söntön keresztül élesztettem így nem lett baja, mert a két két fetet elnéztem és felcseréltem, de korrigálva a hibát pöccre indult a végfok! Gyönyörűen állítható az alapáram, és nem beszélve a nullszintes kimeneteről amit a tesztáramkörben mértem, ezeknél is nyilván az van, és ami még szuper, hogy szimmetrikus az alapáram felvétel, állítás után is! Ami még dícsérendő, az, hogy annak ellenére, hogy műveleti erősítő van a bemenetén, nem gerjed!!! még csupasz bemenettel megháromszorozott érzékenységgel sem! Ami elég kényes dolog műveletis végfokoknál. NE5534 híján NE5532-est építettem bele, amely egyik műveletijének a bemenetét testeltem, ez a Veszprémi kínálat.... :S Továbbá kapcsolóüzemű, nem stabilizált tápegységekről sem, zajos és nem gerjed! Érdekes, pl. a TDA7293-94 kapcsitápról 30 másodpercen belűl eldurran, hisz begerjed valahol :S

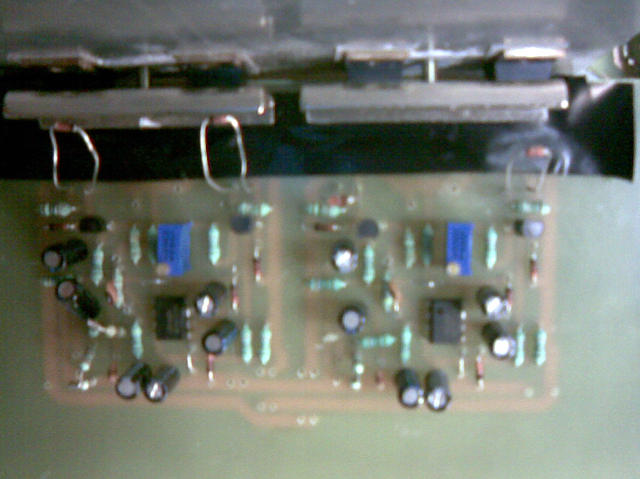

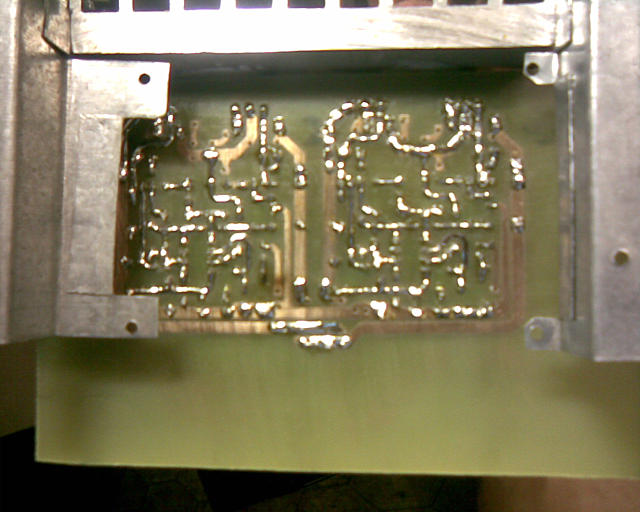

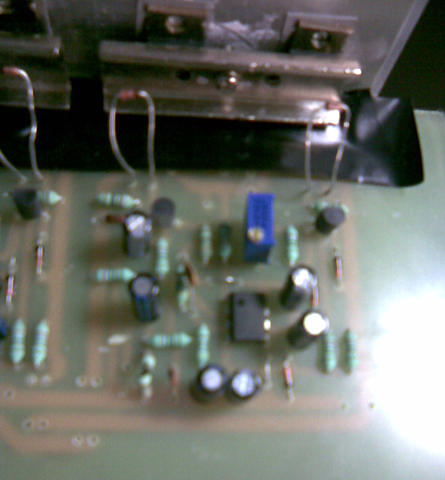

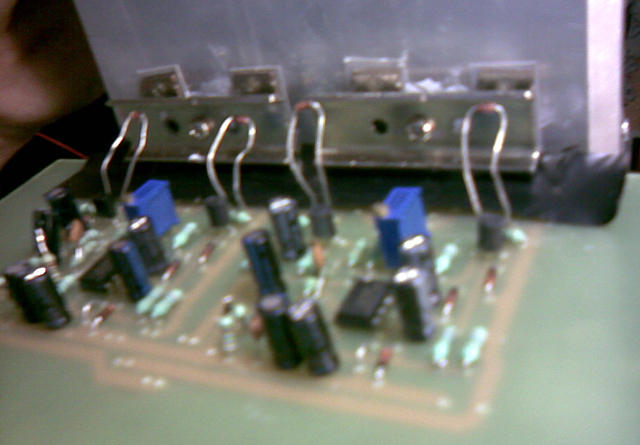

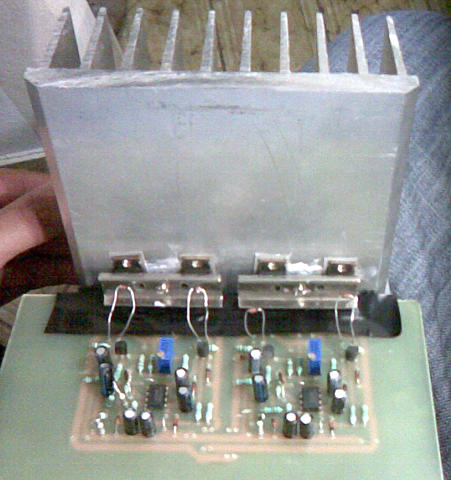

Csatolok pár képet a félkész erősítőről ami már szól, saját nyákkal tervezve, mert mégse koppinthatok le mindent más munkájából, így magamévá is tettem az erősítőt, megemeltem az érzékenységét.... Ja és teszteltem 2db 0.33ohmos sönttel és egy NPN-PNP tranyóval a védelmet ami csak a GATE-ket tápra húzza (poti nélkül) tökéletesen működik, azt hiszem a következő változatba lesz tervezve védelem is...

Közlöm a további munkákat képekben, stb...

Rengeteg végfokot éptítettem már, tranyós-fetes, műveletis ami csak kell, de az tény, hogy ez a kapcsolás el van találva de nagyon! Nem beszélve az egyszerűségről, mivel én arról vagyok "híres" hogy mindent leegyszerűsítek, és ez a rajz olyan amit már nem akarok csupaszítani ami nagy szó! :) :P

Ui.: anno feltettem a netre kapcsolóüzemű táprajzaim stb. és örülök hogy más sem tartogatja magának az értékes rajzokat. Mert aki kicsit értelmes tudja, ez hobbí, ebből megélni így nem lehet, inkább a kihalófélbe levő elektrósokat kell felszaporítani, ösztönözni. A véleményem nyugodtan tegye közre mert kicsit sem túlzok a dícséretben. :) Ja és a "fémes" fetes hang ebben a kapcsolásban inkább egy csillogó, dinamikus magasat eredményez, nem mint a sima kapcsolásoknál. Retrós-3utas ORION hangfalall teszteltem :P
