GP akkumlátor töltő

2005-10-24



Egyre több problémám van az ceruza akkuimmal. Igazából, most már nem teljesen újak, és vagy a kapacitásuk nem egyforma, vagy az önkisülésük eltérő, de azt vettem észre, hogy egyes cellák túlcsordulnak, mások meg nincsenek teljesen feltöltve. Sajnos a világképembe nem fér bele, hogy akkor kuka. Előbb egy csomó pénzt, energiát rááldozok, és a végén kuka. A korábbi töltőim sajnos két cellánként töltöttek. Ezért kisütő áramkörök tervezésébe fogtam. Egyet meg is csináltam (jelenleg még nem raktam ki), de van még másik kettő a fejemben, amik most már nem készülnek el. Egyre jobban befészkelte a lelkembe magát egy univerzális akkumulátortöltő megtervezésének és kikísérletezésének a vágya,. Ugyanakkor, valahol a fejembe hátul egy hűvös hang azon lamentált, mibe fog nekem ez kerülni, és mikorra fogom tudni használni. Arról meg nem is szólva, ha az ember valamit sajátkezűleg csinál, örökké ott fog motoszkálni benne, hogy tényleg tökéletesen sikerült-e? Tényleg kifogástalanul működik? Meddig fog működni? És ha felrobban töltés közben benne az akku? Egy gyári készülék az egészen más. Ott ezek nem merülnek fel. A gyári készülék vásárlása igazából egyfajta orosz rulett. Vagy van golyó, vagy nincs. Vagy sikerül az összes prospektus, internetes böngészés ellenére egy jó cuccot találod, vagy egy ócska használhatatlan kacatot vettél, amin valami bosszantóan nem működik, vagy gagyi az egész. És hiába reklamálsz, mert a szervizben legfeljebb kicserélik egy ugyanolyanra. Két lehetőséged van, felrakod egy polcra, vagy megtanulsz együtt élni vele. Végül is az akkumulátor töltő/tesztelő kézi készülék tervét nem vetettem el teljesen, csak későbbre halasztottam. Szétnéztem az interneten milyen a felhozatal. Igazából nem is voltam túl alapos. A ww.gp.hu -nál kötöttem ki, itt vettem meg az alábbi kézi-berendezést. Apropó, nehogy valaki elmondja Nekik, hogy szétszedtem! Szóval kinéztem egyet a honlapjukon, ami mint várható volt az üzletben már nem volt. Valahogy számítottam is rá, mivel előtte telefonon nem tudtam elérni Őket. Elmondtam, hogy olyan típust akarok, amelyik cellánként tölt, és jó lenne ha ezt gyorsan csinálná, és olcsó is lenne (mondjuk ebből nyilván csak kettő választható:). A kisütés nem érdekelt. Két típus merült fel. A másik töltő hasonló paraméterekkel bírt, 1 óra töltés idő, delta U mérése cellánként, de kinézetre egy kicsit szoci retro benyomást keltett. A GP töltőjében plusz volt cellánként biztonsági időmérő, és hőmérő szenzor is. Nem teljesen elhanyagolható szempontként tartozott hozzá 4 db 2000mAh akku. Szóval nem is olyan egyértelműen a drágább volt a drágább, és a boltban is inkább ezt a típust favorizálták. Megvettem. Rögtön feltöltöttem a hozzá kapott 4 cellát. A színüket a nap már egy kicsit kiszívta, láthatólag nem tegnap jöttek le a futószalagról. Igaz 4 éve, amikor a fényképezőmet vettem, az volt a kérdés, hogy 1600 vagy 1800 mAh-ás aksikat vegyek, az a többlet megér-e +20%-ot. Nekem nem ért meg, de az akkori 1600mAh-ás GP aksikat ma is használom. Visszatérve a 4 aksira, három 40 percen belül feltöltődött, a negyedik több mint egy órán keresztül szívta magába az energiát. Otthon aggódva mutattam meg az új szerzeményt, és persze rögtön és kiszámíthatóan érkezett a gyilkos kérdés: Éés eez meennyiibee keerüült? Mit mondhat erre az ember? Lehet erre valamit egyáltalán felelni? De Szívem, ezzel majd... és elmondtam mindenfélét, hogy milyen jól fogom tudni használni, és még adtak hozzá 4 akkut is... És miért volt jó, hogy mégis GP-t vettem? Nem hiszem, hogy rájön a nyájas olvasó, bár talán alaptalanúl feltételezem, hogy a web lapom olvasói nagyrészt a férfiak köréből kerül ki. Miilyeen széép gyööngyhááz sziinee vaan. Valamit nagyon tudnak a GP-nél, amit én nem. Eddig. De lehet, hogy mégis h...én halok meg, és csak életem párja keresett valami felmentőt a felelőtlen költekezésemre?

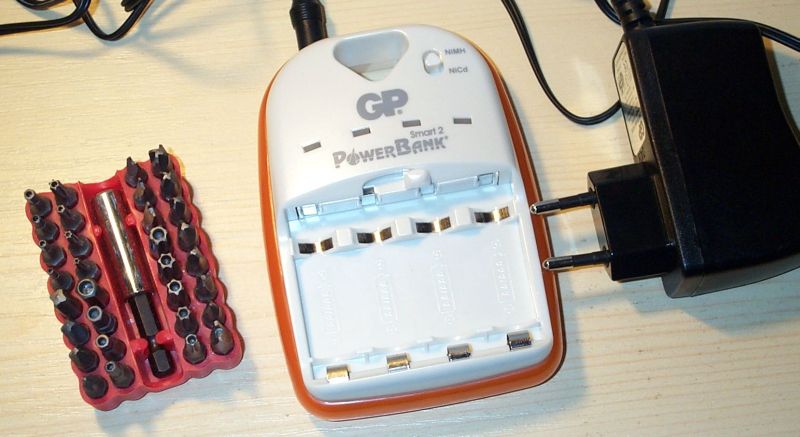

Itt látható a töltő. Hátulján a négy torx csavart meglátva, rögtön szét akartam szedni. Mi kerül ebben a... ha valaki emlékszik még a híres kabaré tréfára. Nagyon furcsa volt, hogy csupán négy torx csavarral akarnak meggátolni a ebben. Biztos a gyári címke alatt is lesz egy. És nem!

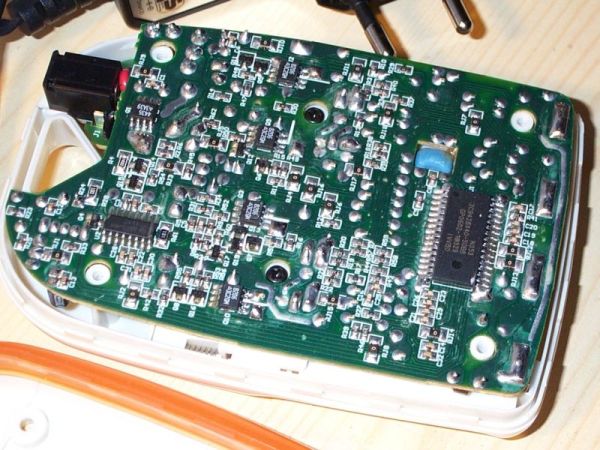

Hihetetlen mennyiségű alkatrész tárult a szemem elé. Hát mégis kaptam valamit a pénzemért! Az én terveimben sokkal kevesebb alkatrészt szerepelt. Ha a képre kattintasz, bejön a kép eredeti nagyságban.

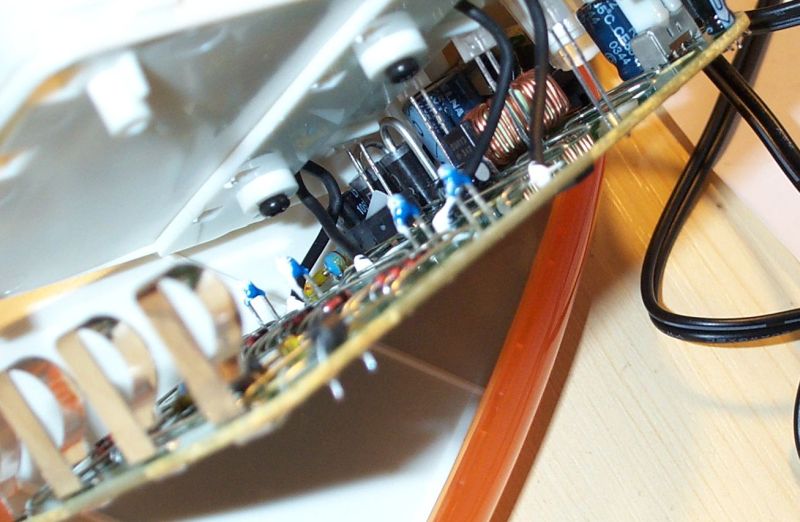

A fedlaptól nem akartam a panelt teljesen elválasztani. Azok a kis kék ágaskodó alkatrészek a termisztorok, amik a cellák hőmérsékletét mérik. Egy kis hővezető pasztát tettem még rájuk. A panel egyoldalas, a felső oldalán egy csomó átkötés, meg egy marék dióda található, amik egy kicsit homályosan látszanak.

A jobb felső sarokban kapott helyet a NiMH / NiCd átkapcsoló. Az a négy szürke kis hasáb, négy piros LED. Ezek töltés közben pirosan világítanak, feltöltődött akkuknál elalszanak. Elem, újratölthető elem, hibás aksi esetén a LED-ek villognak, a töltés leáll. Viszont a leírás szerint, nem szereti, ha fordított polaritással tesszük be az aksit. A töltött állapotot delta U módszerrel figyeli, azaz ha csökkenni kezd a kapocsfeszültség, akkor kész a töltés. Figyeli a hőfokot is. Ha 30 fok fölé emelkedik a cella hőmérséklet, állítólag szintén leállítja a töltést, de ha lehűl, később folytatja. (Nekem töltés végére igen forróak voltak az aksijaim.) Továbbá be van állítva egy biztonsági időhatár is, ha egy adott ideig nem sikerült feltölteni, akkor is leáll. A képen látható, a kis kart balra tolva az érintkezők lejjebb csúsznak, és így AAA méretű aksikat tölthetünk. A kis fényes lemezívekkel érintkeznek a hőérzékelők. Ezen a képen nem látható, az alsó érintkező rugólapok, amik elég kemények. Maga a készülék tápegysége 100-240V közötti váltó feszről táplálkozik, és 12V/1.5A-t állít elő. Ehhez a típushoz autós kábelt nem adtak, de az egyszeri ember egy 3.5-ös tápcsati, és egy szivargyújtó csatlakozó segítségével könnyen áthidalhatja a problémát. Az a narancs színű perem azért érdekes, mert puha műanyagból készült, gondolom a leejtés esetén lehet hatásos. A prospektus szerint, valójában az 1800mAh-ás aksikat tudja 1h alatt feltölteni. Otthon azonnal feltöltöttem vele minden aksit, ami a kezem ügyébe került. (És ha előveszem a láncfűrészem mindent fának nézek. :)
