AVR LCD - Magyar betük
2013-01-13 - Van benne egy hiba, ami itt nem jön elő, az lcd_cls()-ben a parancs kiadása után kell 2 msec-t várakozni!2013-01-04

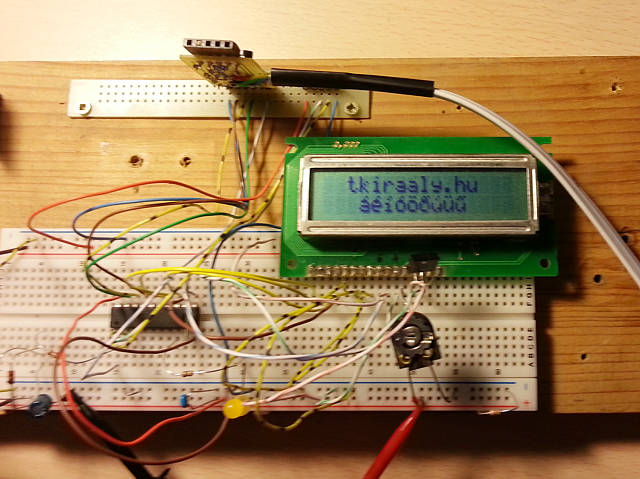

Lehet, hogy elegendő lett volna az LCD kijelzőt lefényképezni. A kapcsolás megegyezik a "Szia Levi!" project-tel.
A változást a kiteljesedett rutinkészlet jelenti. Úgy gondolom, hogy
mindent meg lehet benne találni, amire szükség van (talán a vízszintes
scrollozást nem, mert ilyesmit én nem használtam). Lehetőségünk van az LCD
vezérlőnek az első 8 karakterét tetszőlegesen megadni. Lehet kis telefont,
borítékot, de szükség esetén mgyar betüket is beprogamozni. Pontosabban a 0-7
lévő karakterek rajzolatát a vezérlő RAM-jába feltölteni. Erre szolgál az
lcd_defc() függvényem. Érdekessége, - valójában a WinAVR-nek - hogy
pgm_read_byte()-ot használja, mert a karkterek rajzolatát a PROGMEM-ből kell
felolvasnia. Ezeknek a funkcióknk a használata miatt kellett beszúrni az
Itt látható a program.
/*******************************************************************************
* Author - Kiraly Tibor *
* http://www.tkiraaly.hu *
* Date - 2013.01.03. *
* Chip - Atmel ATtiny2313 & HD44780 *
* Compiler - avr-gcc (WinAVR ) *
* *
* Magyar betukeszlet LCD-re, es mas fuggvenyek. *
* *
********************************************************************************
* PonyProg Configuration and Security Bits (bepipalva): *
* Belso 4MHz-es osszc.: SUT0, CKSEL3, CKSEL2, CKSEL0 *
* *
*******************************************************************************/
//
//
// LCD bekotese:
//
// 14 LCD D7 - AVR PB3 - 15
// 13 LCD D6 - AVR PB2 - 14
// 12 LCD D5 - AVR PB1 - 13
// 11 LCD D4 - AVR PB0 - 12
// 10 LCD D3 - VDD ( VDD - 2 soros kijelzo, GND - 1 soros)
// 9 LCD D2 - GND
// 8 LCD D1 - GND
// 7 LCD D0 - GND
// 6 LCD E - AVR PD6 - 11 (1 - change data - 0)
// 5 LCD RW - GND (0- write, 1- read)
// 4 LCD RS - PD5 (0- istruction, 1- data)
// 3 LCD KONTR - 10 kOhm trim.
// 2 LCD VDD - +5V
// 1 LCD VSS - GND
#ifndef F_CPU
#define F_CPU 4000000 // orajel (MHz)
#endif
#include "tkiraaly_attiny2313.h"
#include "tkiraaly_lcddef.h"
#include
#include
void lcd_init4( void); // LCD inicializalasa 4 bitre
void lcd_putc( UC); // betu kiirasa
void lcd_putcmd( UC); // parancskod kiadasa
void lcd_yx( UC, UC); // kurzor pozicioja 0..3/0..15
void lcd_cls( void); // kepernyo torles
void lcd_putc_hu( UC); // betu kiirasa, magyar Win konverzio
void lcd_puts_hu( const char *); // string kiirasa, magyar betuk is
void lcd_defc( const uint8_t *); // egyedi betu(k) beallitasa
void lcd_putbyte_bin( UC); // 1 byte kiirasa binarisa
void lcd_putc_hex( UC); // 1 hexadecimalis szamjegy kiirasa
void lcd_putbyte_hex( UC); // 1 byte kiirasa hexadecimalisan
#define LCD_E 6
#define LCD_E_0 BC( PORTD, LCD_E)
#define LCD_E_1 BS( PORTD, LCD_E)
#define LCD_RS 5
#define LCD_RS_UTASITAS BC( PORTD, LCD_RS)
#define LCD_RS_ADAT BS( PORTD, LCD_RS)
#define LED 4
#define LED_BE BC( PORTD, LED)
#define LED_KI BS( PORTD, LED)
#define LCD_PORT PORTB // also 4 bit
#define LCD_PORT_ENABLE DDRB= 0B00001111 // also 4 bit kimenet
const uint8_t magyar_betuk[] PROGMEM =
{
0,
// á - 0
Cx______X_,
Cx_____X__,
Cx____XXX_,
Cx_______X,
Cx____XXXX,
Cx___X___X,
Cx____XXXX,
Cx________,
// é - 1
Cx______X_,
Cx_____X__,
Cx____XXX_,
Cx___X___X,
Cx___XXXXX,
Cx___X____,
Cx____XXX_,
// í- 2
Cx________,
Cx______X_,
Cx_____X__,
Cx________,
Cx____XX__,
Cx_____X__,
Cx_____X__,
Cx____XXX_,
Cx________,
// ó - 3
Cx______X_,
Cx_____X__,
Cx____XXX_,
Cx___X___X,
Cx___X___X,
Cx___X___X,
Cx____XXX_,
Cx________,
// ő - 4
Cx_____X_X,
Cx____X_X_,
Cx____XXX_,
Cx___X___X,
Cx___X___X,
Cx___X___X,
Cx____XXX_,
Cx________,
// ú - 5
Cx______X_,
Cx_____X__,
Cx________,
Cx___X___X,
Cx___X___X,
Cx___X__XX,
Cx____XX_X,
Cx________,
// Ű - 6
Cx_____X_X,
Cx____X_X_,
Cx________,
Cx___X___X,
Cx___X___X,
Cx___X__XX,
Cx____XX_X,
Cx________,
0xFF
};
int main( void)
{
DDRD= 0B01110000; // kimenetek beallitasa (1)
LCD_PORT_ENABLE;
lcd_init4();
LED_BE;
lcd_defc( magyar_betuk);
lcd_yx( 0, 2);
lcd_puts_hu( PSTR( "tkiraaly.hu"));
lcd_yx( 1, 3);
lcd_puts_hu( PSTR( "áéíóöőúüű"));
// lcd_puts_hu( PSTR( "(C) 3BYTE 2012"));
// lcd_putbyte_bin( 0x57);
// lcd_putbyte_hex( 0x5B);
return 0;
}
void lcd_init4( void) // LCD inicializalasa 4 bitre
{
_delay_ms( 15);
LCD_RS_UTASITAS;
LCD_PORT= 0x00000010; // 4 bit interface
LCD_E_1;
LCD_E_0;
_delay_ms( 5);
LCD_E_1;
LCD_E_0;
_delay_us( 120);
lcd_putc( 0B00101000); // 4 bit interface, 2 sor, 5x8 pontos betu
lcd_putc( 0B00101000); // 2x kell kiadni, vagy LCD D3-t VDD-re kell kotni
lcd_putc( 0B00001100); // kijelzes be, cursor ki
lcd_putc( 0B00000110); // kiiras jobbra
LCD_RS_ADAT;
}
// HD44780 parancskodjai
// lcd_putc( 0B00000001); // kepernyo torlese
// lcd_putc( 0B00000010); // kurzor a bal felso sarokba, utana var 1,5 msec
// lcd_putc( 0B00000110); // kiiras jobbra
// lcd_putc( 0B00000100); // kiiras balra
// lcd_putc( 0B00001000); // kijelzes ki
// lcd_putc( 0B00001100); // kijelzes be, cursor ki
// lcd_putc( 0B00001110); // kijelzes be, cursor be, villogas ki
// lcd_putc( 0B00001111); // kijelzes be, cursor be, villogas be
// lcd_putc( 0B00010000); // cursor mozgatasa balra
// lcd_putc( 0B00010100); // cursor mozgatasa jobbra
// lcd_putc( 0B00011000); // kiiras eltolasa balra
// lcd_putc( 0B00011100); // kiiras eltolasa jobbra
// lcd_putc( 0B00100000); // 4 bit interface, 1 sor kijelzes, 5x7 pontos betu
// lcd_putc( 0B00101000); // 4 bit interface, 2 sor kijelzes, 5x7 pontos betu
// lcd_putc( 0B00101100); // 4 bit interface, 2 sor kijelzes, 5x10 pontos betu
// lcd_putc( 0B00111000); // 8 bit interface, 2 sor kijelzes, 5x7 pontos betu
// lcd_putc( 0B01000000); // betu rajzolatok kezdo cime
// lcd_putc( 0B10000000); // bal felso sarok betujenek cime
void lcd_putcmd( UC cmd) // parancskod kiadasa
{
LCD_RS_UTASITAS;
lcd_putc( cmd);
LCD_RS_ADAT;
}
void lcd_putc( UC c) // egy betu kiiras
{
LCD_E_1; // felso 4 bit
LCD_PORT= ( LCD_PORT & 0B11110000) | ( 0B00001111 & c >> 4);
LCD_E_0;
LCD_E_1; // also 4 bit
LCD_PORT= ( LCD_PORT & 0B11110000) | ( 0B00001111 & c);
LCD_E_0;
_delay_us( 37); // var 37 usec
}
void lcd_yx( UC sor, UC betu) // kurzor pozicionalasa 0..3/0..15
{
UC cim= 0x80; // parancs kodja
if (sor & 0B00000001) cim+= 64; // 1. es 3. sor
if (sor & 0B00000010) cim+= 20; // 2. es 3. sor
cim+= betu & 0x0F;
lcd_putcmd( cim);
}
void lcd_cls( void) // kepernyo torles
{
lcd_putcmd( 0x01);
}
void lcd_defc( const uint8_t *s) // egyedi betu(k) beallitasa
{
register unsigned char c;
LCD_RS_UTASITAS;
lcd_putc( ( ( pgm_read_byte( s++) & 0B00000111) << 3) | 0B01000000); // betu cime + parancs
LCD_RS_ADAT;
while ( ( c= pgm_read_byte( s++)) != 0xFF) lcd_putc( c);
LCD_RS_UTASITAS;
LCD_RS_ADAT;
}
void lcd_putbyte_bin( UC c) // 1 byte kiirasa binarisa
{
UC i= 8;
while( i--)
{
if( c & 0x80) lcd_putc( '1');
else lcd_putc( '0');
c= c << 1;
}
}
void lcd_putc_hex( UC c) // 1 hexadecimalis szamjegy kiirasa
{
c&= 0x0F;
if( c < 10) c+= '0';
else c+= 'A'- 10;
lcd_putc( c);
}
void lcd_putbyte_hex( UC c) // 1 byte kiirasa hexadecimalisan
{
lcd_putc_hex( c >> 4);
lcd_putc_hex( c);
}
void lcd_putc_hu( UC c) // magyar betu kiirasa LCD-re
{
switch( c)
{
case 0xD6: // Ö
case 0xF6: // ö
c= 0xEF;
goto kiir;
case 0xDC: // Ü
case 0xFC: // ü
c= 0xF5;
goto kiir;
case 0xC1: // Á
case 0xE1: // á
c= 0;
goto kiir;
case 0xC9: // É
case 0xE9: // é
c= 1;
goto kiir;
case 0xCD: // Í
case 0xED: // í
c= 2;
goto kiir;
case 0xD3: // Ó
case 0xF3: // ó
c= 3;
goto kiir;
case 0xD5: // Ő
case 0xF5: // ő
c= 4;
goto kiir;
case 0xDA: // Ú
case 0xFA: // ú
c= 5;
goto kiir;
case 0xDB: // Ű
case 0xFB: // ű
c= 6;
goto kiir;
default:;
}
kiir:
lcd_putc( c);
}
void lcd_puts_hu( const char *s) // string kiiras, magyar betuk is
{
register unsigned char c;
while ( ( c= pgm_read_byte( s++))) lcd_putc_hu( c);
}
Itt a vége, fuss el véle, legytek az én vendégeim, innen letölthetitek a hozzávalókat összecsomagolva.
