AVR LCD - Kvázi analóg kijelzés
2013-01-13 - Van benne egy hiba, ami itt nem jön elő, az lcd_cls()-ben a parancs kiadása után kell 2 msec-t várakozni!2013-01-04
A kapcsolás még mindig megegyezik a "Szia Levi!" project-tel.

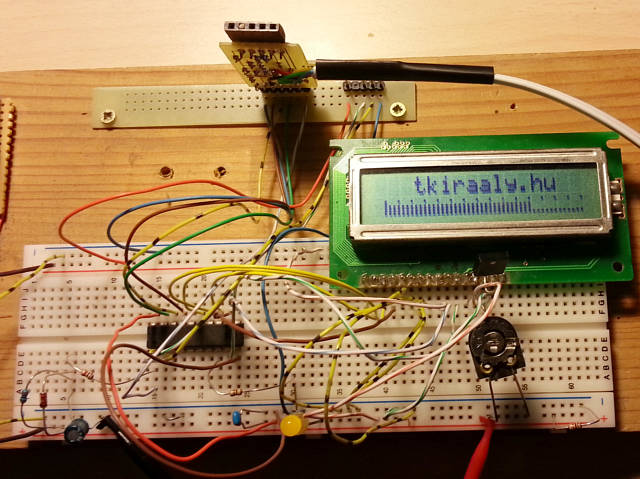

Aki leküzdötte az előző programot, annak ez már csak érdekesség. Ez a program demonstrálja, hogyan lehet egy kvázi analóg kijelzést megvalósítani egy karakteres LCD kijelzőn. A bargraph() függvényem gondoskodik a kijelzésről. Igazából az egész sort felülírja. Az érdekesség a közepén van, mer az elején "tele" karakterek kellenek, a végén meg "üresek". A közepén meg ki kell vákasztani, milyenre van szükség. A függvény a main()-ban van meghívva, 1/5 másodpercenként beolvasunk egy értéket a demo_adatok-ból. Ha 0xFF-hez értünk, előlről kezdődik az egész. Érdemes kipróbálni, látványos kis animáció.
Itt látható a program.
/*******************************************************************************
* Author - Kiraly Tibor *
* http://www.tkiraaly.hu *
* Date - 2013.01.03. *
* Chip - Atmel ATtiny2313 & HD44780 *
* Compiler - avr-gcc (WinAVR ) *
* *
* Karakterese LCD-n kvazigrafikus bargraph kijelzes es demoja. *
* *
********************************************************************************
* PonyProg Configuration and Security Bits (bepipalva): *
* Belso 4MHz-es osszc.: SUT0, CKSEL3, CKSEL2, CKSEL0 *
* *
*******************************************************************************/
//
//
// LCD bekotese:
//
// 14 LCD D7 - AVR PB3 - 15
// 13 LCD D6 - AVR PB2 - 14
// 12 LCD D5 - AVR PB1 - 13
// 11 LCD D4 - AVR PB0 - 12
// 10 LCD D3 - VDD ( VDD - 2 soros kijelzo, GND - 1 soros)
// 9 LCD D2 - GND
// 8 LCD D1 - GND
// 7 LCD D0 - GND
// 6 LCD E - AVR PD6 - 11 (1 - change data - 0)
// 5 LCD RW - GND (0- write, 1- read)
// 4 LCD RS - PD5 (0- istruction, 1- data)
// 3 LCD KONTR - 10 kOhm trim.
// 2 LCD VDD - +5V
// 1 LCD VSS - GND
#ifndef F_CPU
#define F_CPU 4000000 // orajel (MHz)
#endif
#include "tkiraaly_attiny2313.h"
#include "tkiraaly_lcddef.h"
#include
#include
void lcd_init4( void); // LCD inicializalasa 4 bitre
void lcd_putc( UC); // betu kiirasa
void lcd_putcmd( UC); // parancskod kiadasa
void lcd_yx( UC, UC); // kurzor pozicioja 0..3/0..15
void lcd_cls( void); // kepernyo torles
void lcd_puts( const char *); // string kiirasa, magyar betuk is
void lcd_defc( const uint8_t *); // egyedi betu(k) beallitasa
void bargraph( UC); // 15 segments bar graph, n<46
#define LCD_E 6
#define LCD_E_0 BC( PORTD, LCD_E)
#define LCD_E_1 BS( PORTD, LCD_E)
#define LCD_RS 5
#define LCD_RS_UTASITAS BC( PORTD, LCD_RS)
#define LCD_RS_ADAT BS( PORTD, LCD_RS)
#define LED 4
#define LED_BE BC( PORTD, LED)
#define LED_KI BS( PORTD, LED)
#define LCD_PORT PORTB // also 4 bit
#define LCD_PORT_ENABLE DDRB= 0B00001111 // also 4 bit kimenet
const uint8_t bar_cdef[] PROGMEM =
{
1, // 1
Cx________,
Cx_______X,
Cx________,
Cx________,
Cx________,
Cx________,
Cx___X_X_X,
Cx________,
// 2
Cx________,
Cx_______X,
Cx________,
Cx___X____,
Cx___X____,
Cx___X____,
Cx___X_X_X,
Cx________,
// 3
Cx________,
Cx_______X,
Cx________,
Cx___X_X__,
Cx___X_X__,
Cx___X_X__,
Cx___X_X_X,
Cx________,
// 4
Cx________,
Cx_______X,
Cx________,
Cx___X_X_X,
Cx___X_X_X,
Cx___X_X_X,
Cx___X_X_X,
Cx________,
// 5
Cx________,
Cx_______X,
Cx_______X,
Cx_______X,
Cx_______X,
Cx_______X,
Cx_______X,
Cx________,
0xFF
};
const uint8_t demo_adatok[] PROGMEM =
{
1,12,20,28,33,42,34,41,45,26,11,6,2,9,
0xFF
};
int main( void)
{
const unsigned char *s;
register unsigned char c;
DDRD= 0B01110000; // kimenetek beallitasa (1)
LCD_PORT_ENABLE;
lcd_init4();
LED_BE;
lcd_defc( bar_cdef);
lcd_yx( 0, 3);
lcd_puts( PSTR( "tkiraaly.hu"));
for(;;)
{
s= demo_adatok;
while (( c= pgm_read_byte( s++)) != 0xFF)
{
bargraph( c);
_delay_ms( 200);
}
}
return 0;
}
void lcd_init4( void) // LCD inicializalasa 4 bitre
{
_delay_ms( 15);
LCD_RS_UTASITAS;
LCD_PORT= 0x00000010; // 4 bit interface
LCD_E_1;
LCD_E_0;
_delay_ms( 5);
LCD_E_1;
LCD_E_0;
_delay_us( 120);
lcd_putc( 0B00101000); // 4 bit interface, 2 sor, 5x8 pontos betu
lcd_putc( 0B00101000); // 2x kell kiadni, vagy LCD D3-t VDD-re kell kotni
lcd_putc( 0B00001100); // kijelzes be, cursor ki
lcd_putc( 0B00000110); // kiiras jobbra
LCD_RS_ADAT;
}
void lcd_putcmd( UC cmd) // parancskod kiadasa
{
LCD_RS_UTASITAS;
lcd_putc( cmd);
LCD_RS_ADAT;
}
void lcd_putc( UC c) // egy betu kiiras
{
LCD_E_1; // felso 4 bit
LCD_PORT= ( LCD_PORT & 0B11110000) | ( 0B00001111 & c >> 4);
LCD_E_0;
LCD_E_1; // also 4 bit
LCD_PORT= ( LCD_PORT & 0B11110000) | ( 0B00001111 & c);
LCD_E_0;
_delay_us( 37); // var 37 usec
}
void lcd_yx( UC sor, UC betu) // kurzor pozicionalasa 0..3/0..15
{
UC cim= 0x80; // parancs kodja
if (sor & 0B00000001) cim+= 64; // 1. es 3. sor
if (sor & 0B00000010) cim+= 20; // 2. es 3. sor
cim+= betu & 0x0F;
lcd_putcmd( cim);
}
void lcd_cls( void) // kepernyo torles
{
lcd_putcmd( 0x01);
}
void lcd_defc( const uint8_t *s) // egyedi betu(k) beallitasa
{
register unsigned char c;
LCD_RS_UTASITAS;
lcd_putc( ( ( pgm_read_byte( s++) & 0B00000111) << 3) | 0B01000000); // betu cime + parancs
LCD_RS_ADAT;
while ( ( c= pgm_read_byte( s++)) != 0xFF) lcd_putc( c);
LCD_RS_UTASITAS;
LCD_RS_ADAT;
}
void lcd_puts( const char *s) // string kiiras, magyar betuk is
{
register unsigned char c;
while ( ( c= pgm_read_byte( s++))) lcd_putc( c);
}
void bargraph( UC n) // 15 segments bar graph, n<46
{
UC i;
UC c;
if( n>45) n= 45;
lcd_yx( 1, 0);
lcd_putc( 5);
for( i= 0; i < 15; i++)
{
switch( n)
{
case 0: c= 1; break;
case 1: c= 2; n= 0; break;
case 2: c= 3; n= 0; break;
default: c= 4; n-= 3;
}
lcd_putc( c);
}
}
Itt a vége, fuss el véle, legytek az én vendégeim, innen letölthetitek a hozzávalókat összecsomagolva.
