Magnó/hangkártya illesztő

2011-03-12

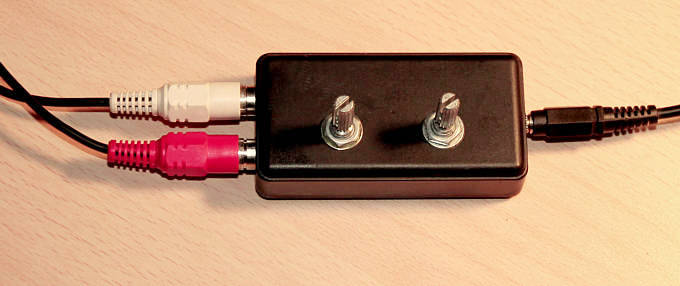

Itt látható a nagybonyolultságú berendezés:

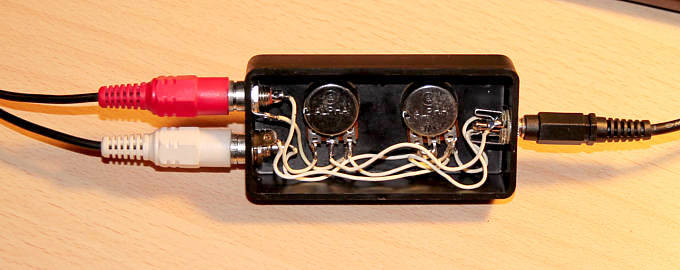

És itt pedig a belseje:

Nos, egyszer már csináltam egy ilyen egyszerű osztót, de mivel nem találtam, ezért összedobtam egy újabbat. Arról van szó, hogy a hangkártyám bemenet elég érzékeny, ezért a magnó kimenő jelét leosztottam egy-egy 10 kOhm-os potméterrel. Azért használtam két mono potit, mert régi felvételek nekem gakran féloldalasak, és így kényelmesen beállítható a felvételi szint. Azután a hangkártya 3,5 mm-es jack dugót fogad, a magnó kimenete meg RCA csatlakozóval van szerelve, ezzel a dobozkával ezt is sikerült áthidalnom. Talán megbocsájtotok, az áramkör annyire egyszerű, hogy csak fejben raktam össze :), a dobozt is csak AS szabvány szerint (ahogy sikerül) furkáltam ki, úgyhogy a rajzokat lespóroltam.
